Si il y a des gens que cette manip intéresse, je me permets de regrouper les infos de mon wip dans un tuto plus clair.
Afin de faire passer votre bonne vieille carte playchoice 10 (dual monitor dans le cas de ce tuto) dans votre borne jamma, il vous faudra confectionner un adapteur nécessitant les fournitures suivantes :
- Un inverseur de chez mikesarcade pour adapter la vidéo et pour amplifier le son. Il faut savoir que le circuit vidéo des playchoice 10 envoie les couleurs en voltage "négatif", si on peut dire ça comme ça, donc soit il faut un inverseur pour adapter la vidéo à un écran de candy usuelle comme ma New Astro (et vous n'en aurez donc pas besoin si vous disposez d'un écran compatible d'origine avec la sortie vidéo de la playchoice 10. La PC 10 étant une dual monitor, il vous faudra deux inverseurs si vous voulez par exemple mettre la sélection des jeux sur un écran annexe (par exemple un écran de gps^^), ou alors faites comme moi, un seul inverseur pour les deux affichages de la PC10, et un switch permettant de permuter entre les affichages.
- Un fingerboard + un peigne jamma.
- Une nappe ID20, on a toujours ça chez soi ou chez un copain .
- Un switch 4 pôles ON/ON
- Deux switchs momentanés 3 pôles ON/ON.
Ensuite, partir du pinout des deux connecteurs de la PC10 :
- Connecteur 56 pins de la PC 10 :
- Connecteur 20 pins de la nappe de la PC 10 :
Le 24V n'est pas nécessaire.
Souder d'abord le peigne jamma au fingerboard, puis en partant des pinouts ci-dessus et du pinout jamma il suffit de tout dériver sur le fingerboard .
On commence par le plus chiant^^. Le color inverter de mike's arcade est fourni avec 3 connecteurs (video out, power et audio out) ; pour video in et audio in, y en a pas ! Donc soit vous avez des connecteurs sous la main, soit vous faites comme moi, vous soudez directement sur les borniers .
En ce qui concerne le son, je n'ai constaté aucune différence entre "Sound upper monitor" et "Sound lower monitor", vous pouvez donc ne câbler que le "Sound lower monitor".
Rien de bien compliqué, juste pour les switchs qui permettent de câbler "Service", "Reset", "Chanel Select" (choix du jeu sur l'écran de la liste des jeux), et "Enter" (qui permet de valider le jeu auquel on veut jouer) à câbler sur des switchs ON/ON 3 pôles momentanés. Vous pouvez bien-sûr câbler ces signaux sur des boutons de votre borne, rien ne vous en empêche.
Voilà, si vous avez tout bien câblé, vous aurez ce résultat (en probablement moins laid que moi pour l'adaptateur jamma^^) :
L'adaptateur terminé et branché :
Ecran de choix du jeu :
Ecran de jeu, après avoir switché la vidéo :
Vous aurez remarqué que la PC 10, au niveau du "Flat CC Cable", possède des pins pour un pistolet (pins "gun hit" et "gun trigger" notamment.
Il est possible d'utiliser le zapper d'une Nes sur une Playchoice 10 Dual Monitor, voici le câblage :
Vous pourrez au choix vous servir d'un connecteur annexe câblé sur le zapper (mieux) ou de hacker directement le connecteur existant d'un zapper (moins bien mais bon, tant que ça marche^^).
Afin de faire passer votre bonne vieille carte playchoice 10 (dual monitor dans le cas de ce tuto) dans votre borne jamma, il vous faudra confectionner un adapteur nécessitant les fournitures suivantes :
- Un inverseur de chez mikesarcade pour adapter la vidéo et pour amplifier le son. Il faut savoir que le circuit vidéo des playchoice 10 envoie les couleurs en voltage "négatif", si on peut dire ça comme ça, donc soit il faut un inverseur pour adapter la vidéo à un écran de candy usuelle comme ma New Astro (et vous n'en aurez donc pas besoin si vous disposez d'un écran compatible d'origine avec la sortie vidéo de la playchoice 10. La PC 10 étant une dual monitor, il vous faudra deux inverseurs si vous voulez par exemple mettre la sélection des jeux sur un écran annexe (par exemple un écran de gps^^), ou alors faites comme moi, un seul inverseur pour les deux affichages de la PC10, et un switch permettant de permuter entre les affichages.
- Un fingerboard + un peigne jamma.
- Une nappe ID20, on a toujours ça chez soi ou chez un copain .
- Un switch 4 pôles ON/ON
- Deux switchs momentanés 3 pôles ON/ON.
Ensuite, partir du pinout des deux connecteurs de la PC10 :
- Connecteur 56 pins de la PC 10 :
- Connecteur 20 pins de la nappe de la PC 10 :
Le 24V n'est pas nécessaire.
Souder d'abord le peigne jamma au fingerboard, puis en partant des pinouts ci-dessus et du pinout jamma il suffit de tout dériver sur le fingerboard .
CÂBLAGE VIDEO ET SON :
On commence par le plus chiant^^. Le color inverter de mike's arcade est fourni avec 3 connecteurs (video out, power et audio out) ; pour video in et audio in, y en a pas ! Donc soit vous avez des connecteurs sous la main, soit vous faites comme moi, vous soudez directement sur les borniers .
En ce qui concerne le son, je n'ai constaté aucune différence entre "Sound upper monitor" et "Sound lower monitor", vous pouvez donc ne câbler que le "Sound lower monitor".
CÂBLAGE DU RESTE (TENSIONS, MASSES, CONTRÔLES DES JOUEURS) :
Rien de bien compliqué, juste pour les switchs qui permettent de câbler "Service", "Reset", "Chanel Select" (choix du jeu sur l'écran de la liste des jeux), et "Enter" (qui permet de valider le jeu auquel on veut jouer) à câbler sur des switchs ON/ON 3 pôles momentanés. Vous pouvez bien-sûr câbler ces signaux sur des boutons de votre borne, rien ne vous en empêche.
Voilà, si vous avez tout bien câblé, vous aurez ce résultat (en probablement moins laid que moi pour l'adaptateur jamma^^) :
L'adaptateur terminé et branché :
Ecran de choix du jeu :
Ecran de jeu, après avoir switché la vidéo :
BONUS : UTILISER UN ZAPPER SUR VOTRE PC 10
Vous aurez remarqué que la PC 10, au niveau du "Flat CC Cable", possède des pins pour un pistolet (pins "gun hit" et "gun trigger" notamment.

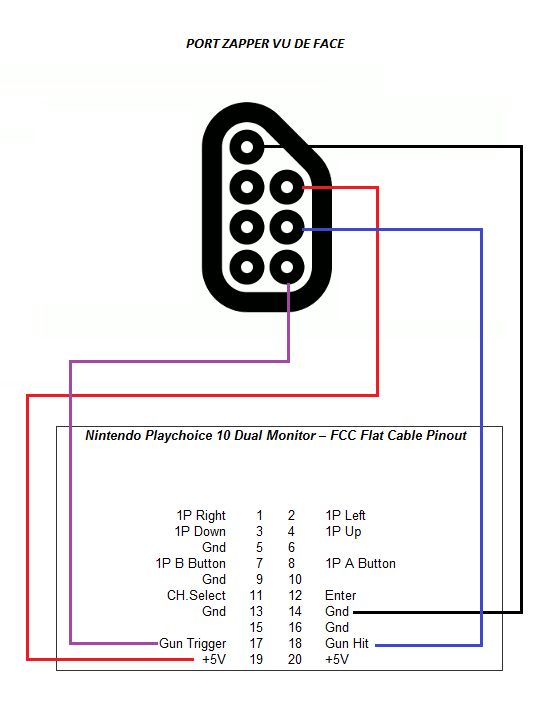

Il est possible d'utiliser le zapper d'une Nes sur une Playchoice 10 Dual Monitor, voici le câblage :
Vous pourrez au choix vous servir d'un connecteur annexe câblé sur le zapper (mieux) ou de hacker directement le connecteur existant d'un zapper (moins bien mais bon, tant que ça marche^^).
