IGS PGM Demon Front [Résolu]

[Tronky]

Salut les hommes qui aiment les hommes,

Ce matin, je suis très triste

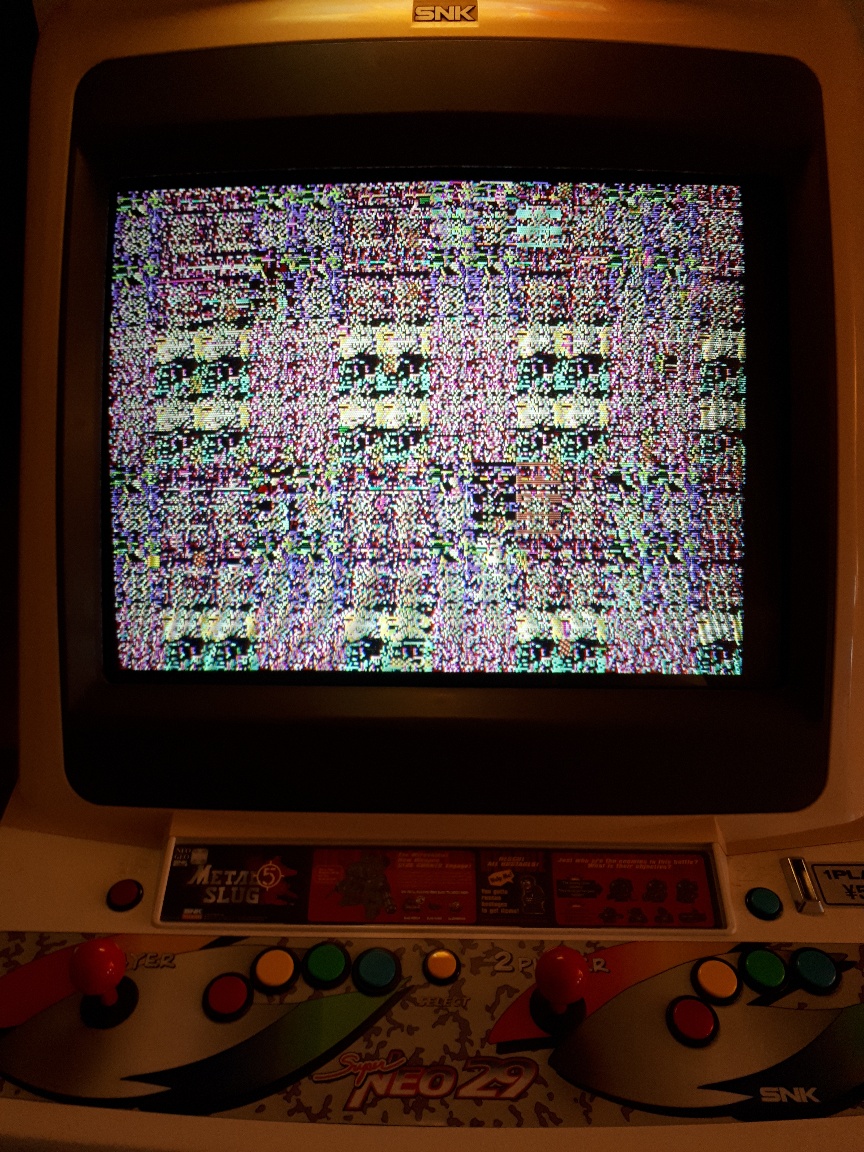

Mon Demon Front ne se lance plus... J'ai ça à la mise sous tension de la borne sans aucun son :

J'ai fait les vérifications d'usage : Démontage des cartes de la CM, nettoyage des contacts, idem pour la cartouche, contrôle du 5V, augmentation à 5.10V. pour info, je n'ai qu'un jeu PGM, la cartouche est donc résidente de la CM.

La CM seule, se lance normalement avec le bios IGS, j'arrive au main menu, test des 5 RAMS ok.

Dites moi si je me trompe, mais j'en arrive à la conclusion que c'est la cartouche qui va pas bien,
si c'est un problème de hard, quels composants me conseillez-vous d'inspecter ?
Si c'est un problème de corruption de soft, là ça craint parce que je sais pas faire...

[Kretinou]

Tu as essayé de purger la sram ?

[Tronky]

Heu... Je vais dans le "MAIN MENU" de la CM puis "SYSTEM RESET" puis "RESET" ?
Merci Kretinou.

[Kretinou]

Oui, ça va effacer toutes les données et, peut-être, résoudre ton problème.

[Tronky]

Reset effectué mais toujours même souci...

[Kretinou]

Essaye ça :
http://www.neo-arcadia.com/forum/viewto ... 5&start=25" onclick="window.open(this.href);return false;

[Tronky]

Je suis monté à 5.24v, toujours la même image pixelisée, j'ai testé la pile (qui n'a pas coulé), inspecté les pistes aux alentours, la diode D2 et la résistance r24 rien d'anormal...
Je penche pour un problème sur la cartouche du jeu... là je sèche...

[Kretinou]

Essaye à 4.8

[Tronky]

Salut les Cowboys.
Ho Yeah..! Trouvé !
C'est un défaut de continuité de piste sur la CM (et pas un défaut de la cartouche du jeu comme je le pensais).

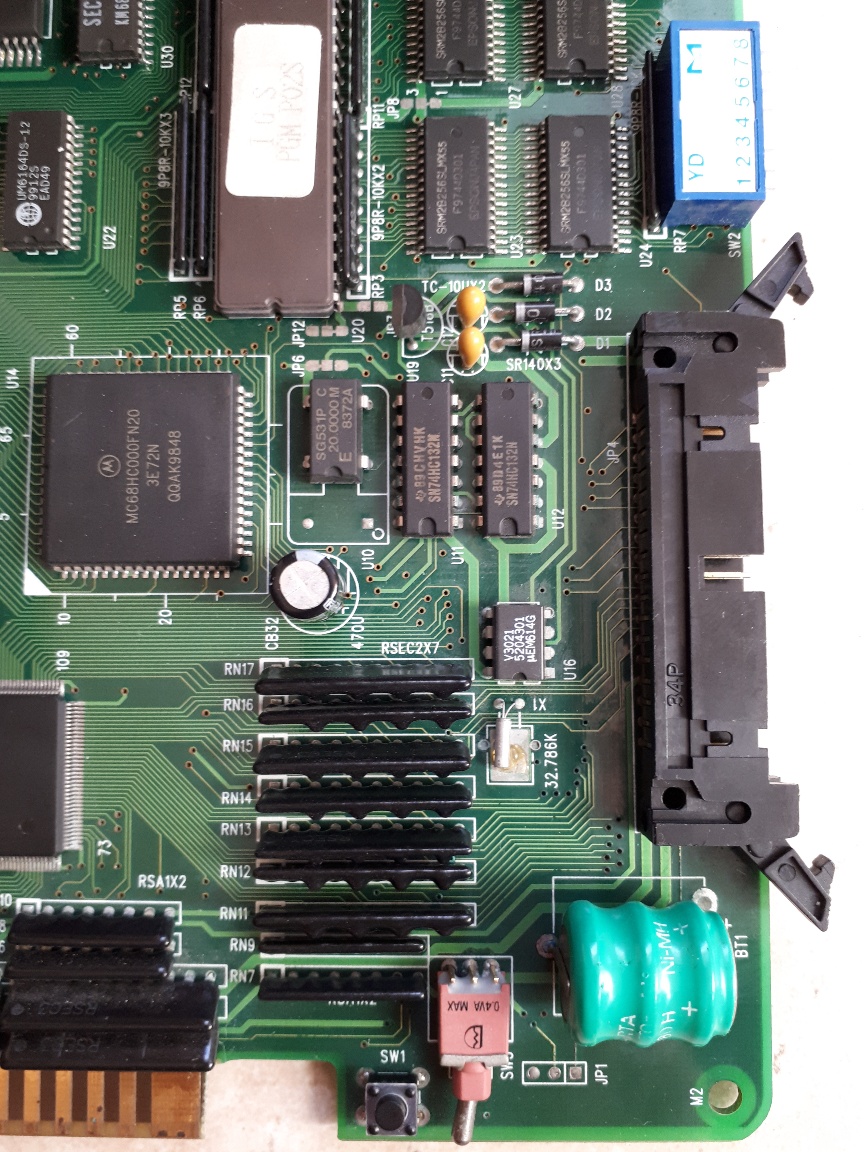

A priori, un signal d'horloge entre le jumper 1 (JP1) et le via du dip-switch, qui passe par (une toute petite) piste sous la batterie (oxydation ?) et le connecteur 4 joueurs.

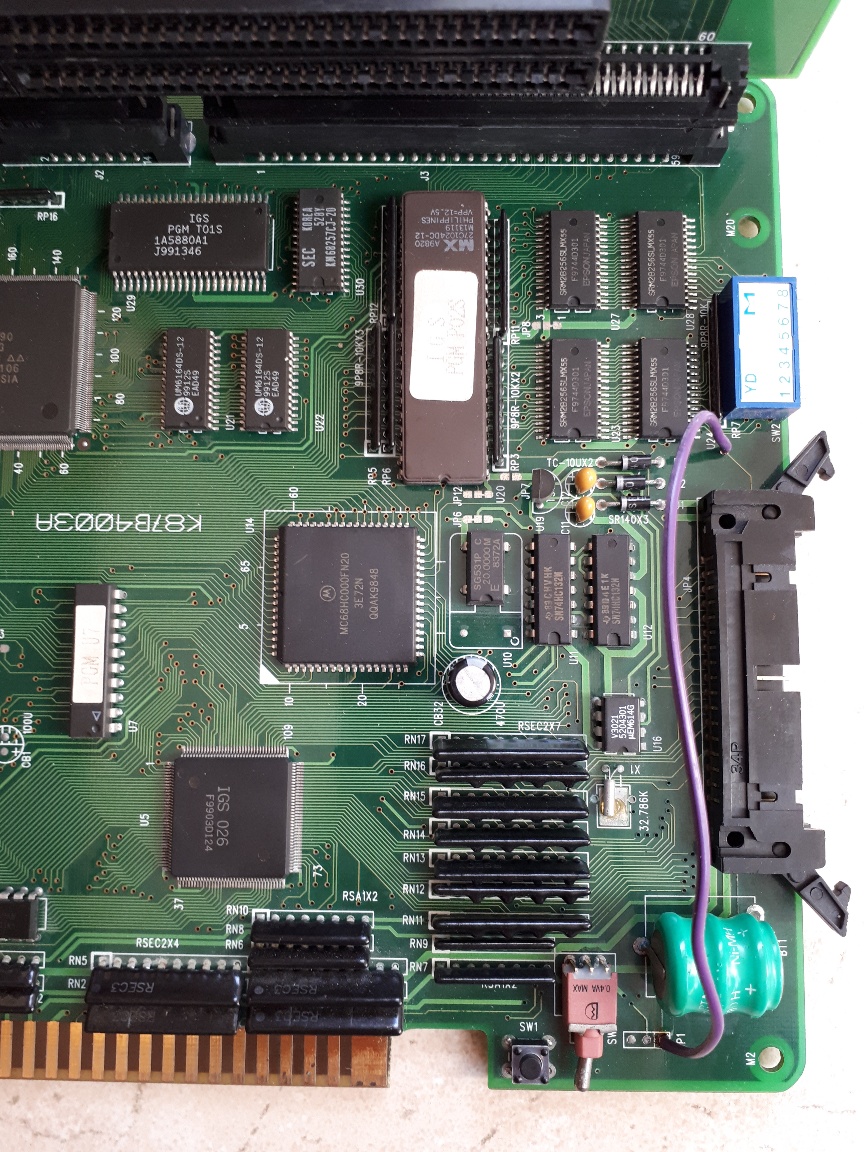

J'ai fait un pont entre ces 2 points ça comme :

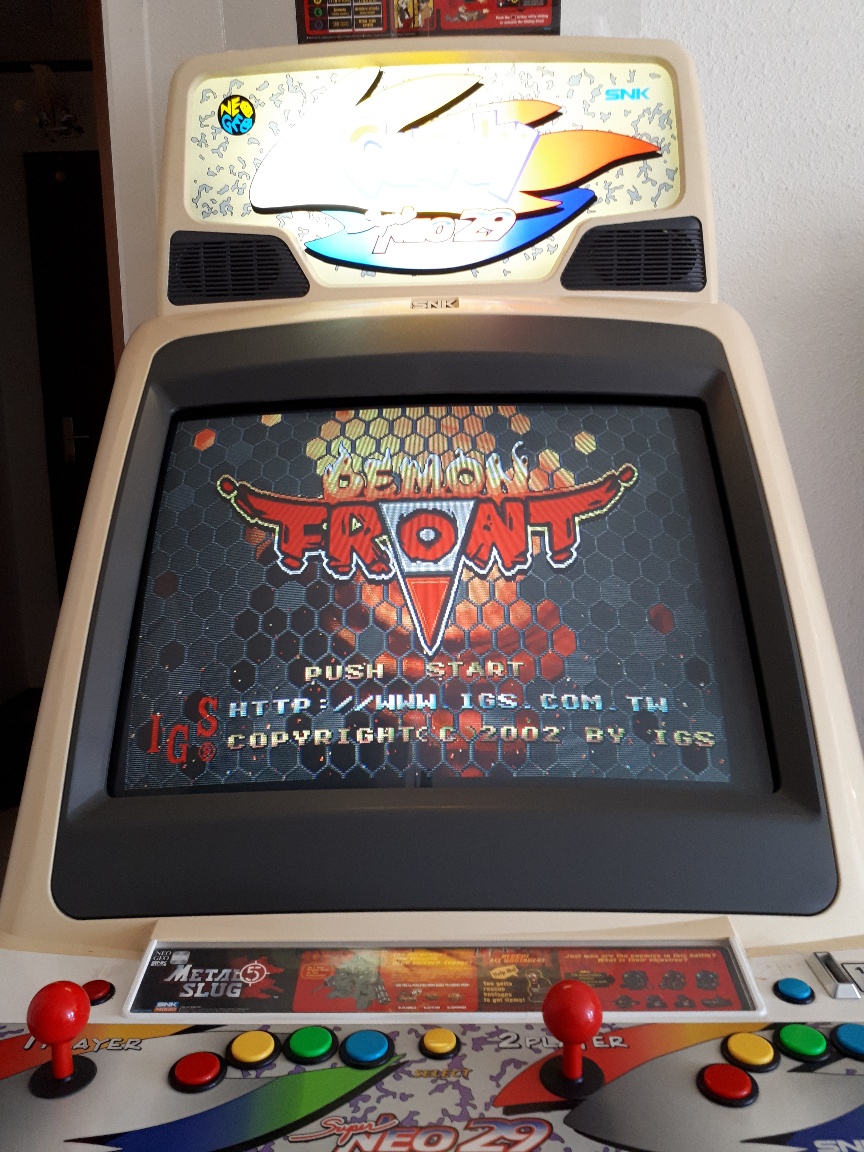

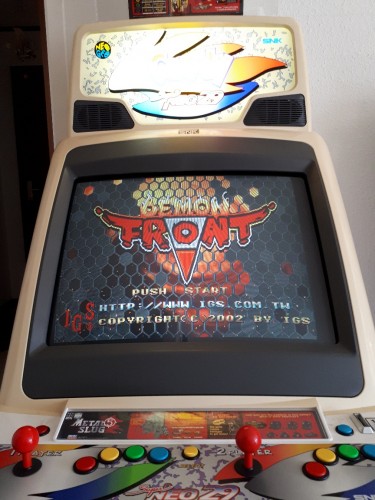

Et là, ça chemar !

Mes sources sur le net :
http://www.ukvac.com/forum/igs-pgm-repa ... 51395.html" onclick="window.open(this.href);return false;
https://www.youtube.com/watch?v=_R-KijVMn5Q" onclick="window.open(this.href);return false;

[Kretinou]

Bravo Tronky.

Etonnant cette panne tout de même . Bon après le PGM c'est connu pour pas être le système le plus fiable.

[Tronky]

Merci mon Kretinou, surtout que je trouve la CM bien clean, avec une pile bien propre sur elle...
Bref, espérons que cela puisse en aider d'autres

[ゴジラ]

Nickel Tronky

[Amano J]

Well done !

[Redfield1]

Bien joué !
