Il s'agissait en fait de convertir un câble 13 pin din en DB15 pour mon stick Sigma.
Donc le 13 pin din c'est ça :
On a donc ce schema de sortie de mon stick :
01 GND コード色 茶
02 DOWN コード色 赤
03 SFC START コード色 橙
04 START コード色 黄
05 SHOT φ コード色 緑
06 LEFT コード色 青
07 SHOT γ コード色 紫
08 COIN コード色 灰
09 UP コード色 白
10 RIGHT コード色 黒
11 SHOT β コード色 桃
12 SHOT α コード色 空
13 +5V コード色 黄緑
フレーム GND シールド線
Si sur les contrôles c'est facile, sur les boutons c'est un peu plus complexe. En effet, sur le stick, il n'y a que 7 boutons de bases :
4 actifs avec les lettres grecques, un select (=coin), un start et un bouton SFC-ST (?? une commande dédiée ?) :
On sait que sur tout bon stick arcade qui soit, on a six boutons, un start et un coin. Il faudra donc en sacrifier un. Dès lors, le stick étant relié au supergun qui a son propre bouton de crédit, le choix est fait. Nous avons donc décidé de laisser vide le pin "coin/select". Du coup, nous avons la config "à la cps2" suivante :
OOO select, start, sigma
OOO alpha, beta, gamma

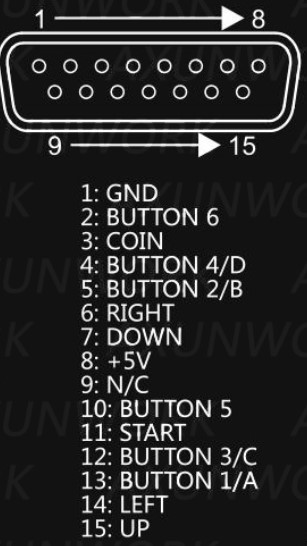

Il n'y a "plus qu'à" relier le pinout de sortie du stick avec le pin in db15 du supergun; axunworks pour pas le citer qui se présente ainsi :
Et lorsqu'on teste le tout, hé bah, ça fonctionne nickel.
Merci Dr. Mpatou !
