Ayant du matos en pagaille, j'avais envie de faire un (énième) supergun ce weekend. Etant toujours à la recherche d'optimisation, cela fait pas mal de temps que je cherche des alims plus petites pour minimiser la taille du supergun et pour ne pas m'encombrer avec une grosse alim arcade ou PC.
J'ai fini par tomber sur ceci : http://www.mini-box.com/PicoPSU-120-WI- ... wer-supply
Il s'agit d'une alim pour mini pc, qui fonctionne de la façon suivante :
Alim de pc portable -> Pico Psu -> mini carte-mère.
L'idée est donc d'utiliser ce pico psu pour alimenter mon supergun ; en effet le pico psu délivre du 12V et du 5V à des ampérages suffisants pour l'arcade. Le pico psu délivre également du -12V qui peut être converti avec un régulateur de tension en -5V, donc c'est royal. Il n'y a que la puissance que je trouve rikiki (120W), mais après être tombé sur ce thread : http://forum.arcadeotaku.com/viewtopic. ... 28#p205028 ; tout marcherait au poil.
C'est donc parti pour le supergun.
Fournitures :
- 1 boitier PVC 225X40

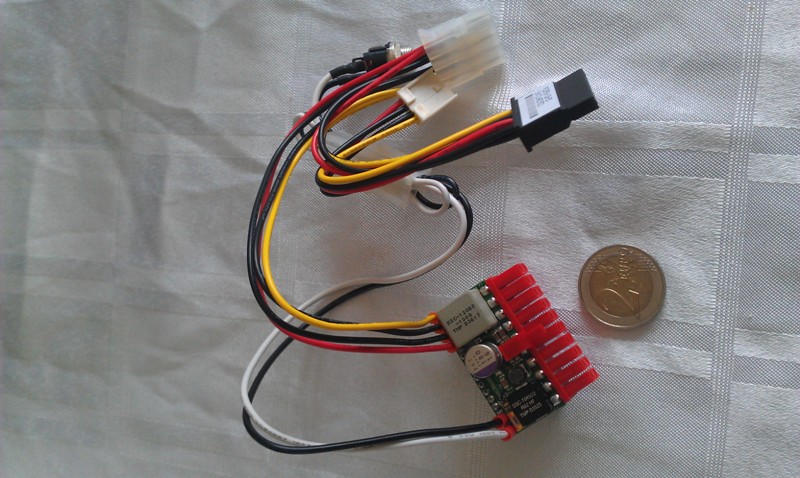

- 1 pico PSU
- 1 alim de pc portable délivrant entre 6 et 25V
- 1 jamma loom complet,
- 1 switch 3X2
- 1 swtich momentané 2X2
- 1 DB37 mâle
- 1 DB37 femelle
- 2 DB15
- 1 DIN 8 broches
- 1 bouton ON/OFF 250V 10A
- 2 RCA
- 1 triple potentiomètre de 220 ohms (il faut le fabriquer à partir de 3 potentiomètres simples)
- 2 boutons momentanés ON/OFF
- 1 circuit atténuateur de son (Sphynx par exemple pour le plus connu)
- 2 résistances radiateur de 4,7 kohm
- 1 LED 5V et son support

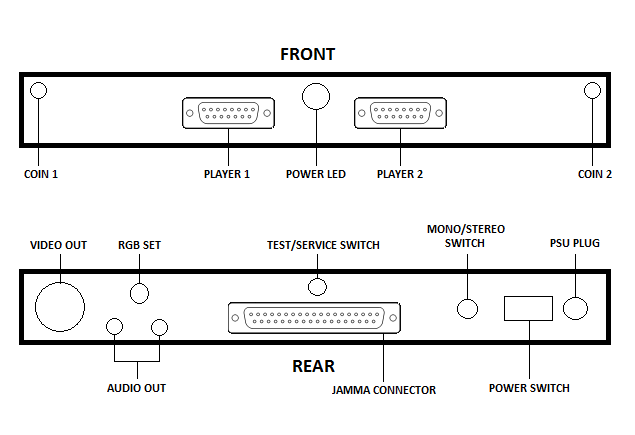

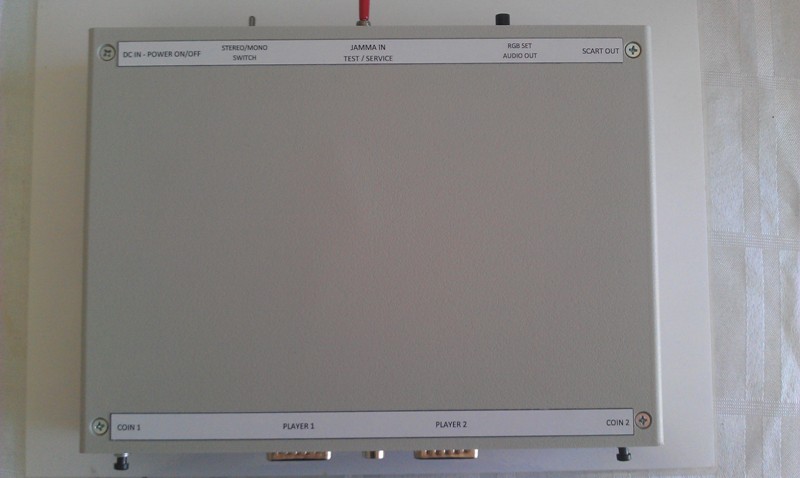

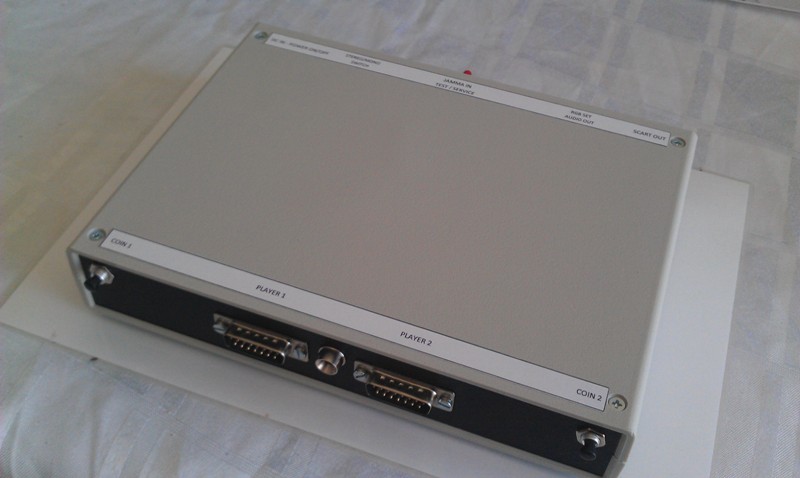

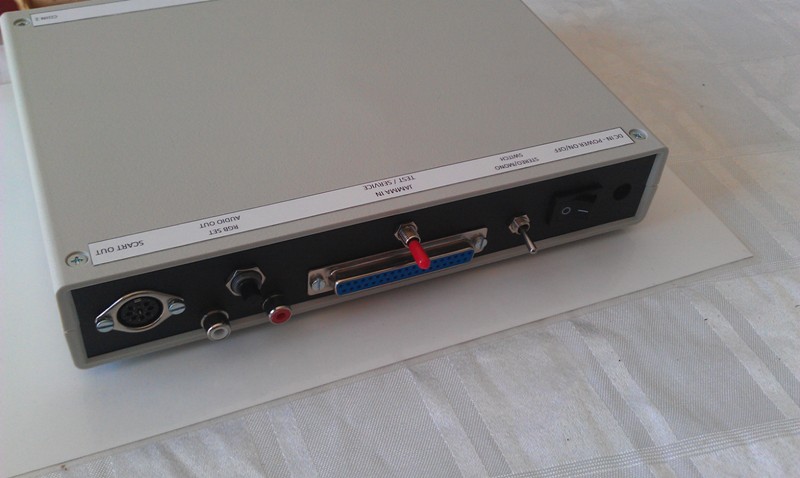

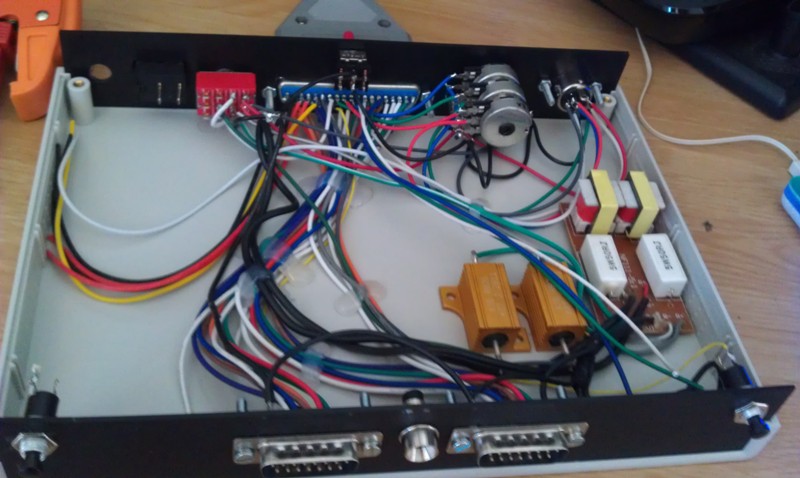

Voilà où j'en suis pour le moment :
Il ne me manque que le pico psu qui est en commande
; j'ai hâte de le tester car si il fonctionne bien je n'utiliserai plus que ça^^.
